标记： 苏制02000277号-1 型号：执行标准：JB/ T679093 Q/320201DJC01-2003 |
 |  |
|
 |
|
 |

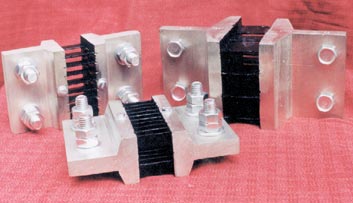

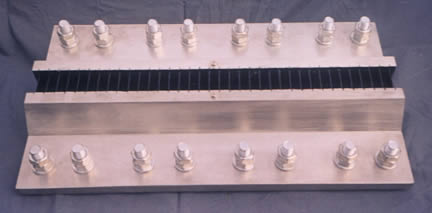

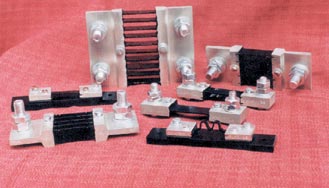

| 外附定值分流器目录 |
本产品与磁电系电流表扩大量程配套。准确度：10A-4KA 0.5级，> 4KA1级
使用环境：-20℃+50℃；相对湿度<95%;电压降：75mV(60mV,50mV)；工作位置：任意；产品规格：附表 |

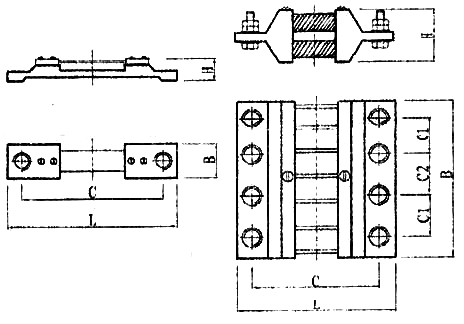

| 型号 | 额定电流 | 外形尺寸mm | 安装尺寸mm | | （安培A） | L | B | H | C | C1 | C2 | 安装螺柱 | FL-2
75mV | 10-50A | 120 | 25 | 18 | 100 |
|
| M5 | | 75-200A | 110 | 23 | 11 | 85 |
|
| M8 | | 150-200A | 127 | 26 | 22 | 100 |
|
| M8 | | 250-300A | 127 | 26 | 22 | 100 |
|
| M10 | | 400A | 127 | 35 | 22 | 100 |
|
| M10 | | 500A | 127 | 45 | 22 | 100 |
|
| M10 | | 750A | 127 | 76 | 22 | 100 |
|
| M10 | | 1000A | 127 | 96 | 22 | 100 |
|
| M10 | | 1500-2000A | 209 | 95 | 100 | 160 | 50 |
| M12 | | 2500-3000A | 209 | 145 | 100 | 160 | 50 |
| M12 | | 4000A | 209 | 195 | 100 | 160 | 50 | 55 | M12 | | 5000A | 290 | 195 | 150 | 220 | 50 | 55 | M16 | | 6000A | 290 | 240 | 150 | 220 | 50 | 70 | M16 | | 7500A | 290 | 320 | 150 | 220 | 50 | 60 | M16 | | 10KA | 290 | 400 | 150 | 220 | 50 | 90 | M16 | | 12KA | 290 | 490 | 150 | 220 | 50 | 70 | M16 | | 15KA | 290 | 600 | 150 | 220 | 50 | 70 | M16 |
|
|
| 型号 | 额定电流 | 外形尺寸mm | 安装尺寸mm | | （安培A） | L | B | H | C | C1 | C2 | 安装螺柱 | | 改进2型 | 7500A | 190 | 300 | 120 | 140 | 50 | 55 | M16 | | 10KA | 190 | 400 | 120 | 140 | 50 | 55 | M16 | | 12KA | 190 | 450 | 120 | 140 | 50 | 70 | M16 | | 15KA | 190 | 540 | 120 | 140 | 50 | 60 | M16 |
|
|
| 型号 | 额定电流 | 外形尺寸mm | 安装尺寸mm | | （安培A） | L | B | H | C | C1 | C2 | 安装螺柱 | | FL-39 75mV | 1500A | 150 | 85 | 44 | 114 | 50 |
| M12 | | 2000A | 150 | 100 | 44 | 114 | 50 |
| M12 | | 2500-3000A | 190 | 120 | 70 | 140 | 50 |
| M16 | | 4000A | 190 | 150 | 70 | 140 | 50 |
| M16 | | 5000A | 190 | 200 | 70 | 140 | 50 | 55 | M16 | | 6000A | 190 | 225 | 70 | 140 | 50 | 70 | M16 | | 7000A | 190 | 250 | 70 | 140 | 50 | 50 | M16 |
|
